有偿求助三相三线高压电表接线

kanelove · 发表于 2020-5-22 20:43

如题，万事不决问吃喝，有对电表特别熟悉的，请来指教一下。谢谢。有可能需要画相量图算接线方式。

请联系qq197312242。

chdaquan · 发表于 2020-5-22 20:47

电表下面接线的地方有标识

抽烟少火 · 发表于 2020-5-22 20:52

接线盒的盖子上有图啊

抽烟少火 · 发表于 2020-5-22 20:54

。。。。

kanelove · 发表于 2020-5-22 20:57

不好意思，我没表达清楚。表接好了，表显正常，但计量不对，误差很大。
低负载时（照明生活几个kw）Ia Ic，第一象限；有负载时，-Ia Ic（A相负电流），第四象限，报警。

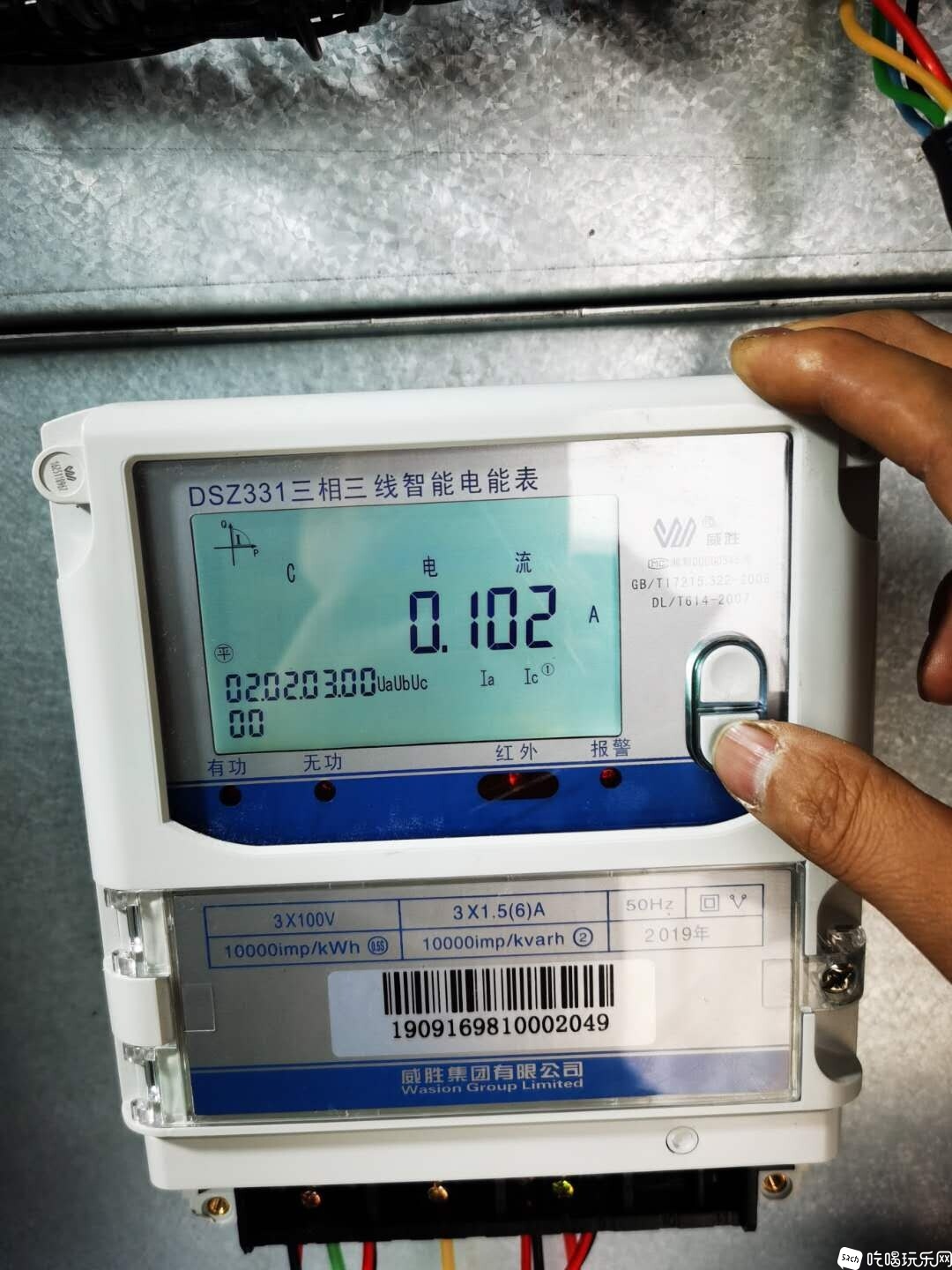

如图。

ㄗs.花落無聲 · 发表于 2020-5-22 21:02

95598一个电话就搞定，服务好的很

kanelove · 发表于 2020-5-22 21:03

ㄗs.花落無聲发表于 2020-5-22 21:02
95598一个电话就搞定，服务好的很

参考计量，不是国网考核表。。。

kanelove · 发表于 2020-5-22 21:06

排除表的问题。
怀疑是ct的极性问题，最早显示-Ia -Ic，对调电流进出线后变为正向，但一带大负荷，就开始-Ia；可c相还是正的。

kanelove · 发表于 2020-5-22 21:09

-Ia -Ic第三象限，Ia Ic第一象限，-Ia Ic第四象限；
神奇的电表。。。

xagona · 发表于 2020-5-22 21:10
