不用花80元，改造一个烙铁吸烟仪，另外质询下显微镜光轴应该怎么校准，感觉到了40倍的时候光轴有点重影

psp6670 · 发表于 2020-4-7 22:24

shylong 发表于 2020-4-7 22:12
左右视场双像差严重了，观察镜里面的转向棱镜应该都已经固化了，而且没有工装，很可能调不了，将就用吧 ...

10到30倍都效果极佳 40倍有点勉强，这个能到160倍效果更勉强，但是160倍也能用，就是没得欣赏的感觉，只能说能用
这个有没得教程，不行自己来研究一把，网上搜索了下有调整物镜前面两个小镜片修正光轴的，目镜没搞懂怎么调，转向棱镜固化是啥意思，工装是啥意思，能指导下不，

愤怒的蓝胖子 · 发表于 2020-4-7 22:31

我还以为你把电烙铁改装成了吸iqos的东西了呢

来自苹果APP客户端

psp6670 · 发表于 2020-4-7 22:43

愤怒的蓝胖子发表于 2020-4-7 22:31
我还以为你把电烙铁改装成了吸iqos的东西了呢

成功戒了十几年了

shylong · 发表于 2020-4-7 22:46

psp6670 发表于 2020-4-7 22:24
10到30倍都效果极佳 40倍有点勉强，这个能到160倍效果更勉强，但是160倍也能用，就是没得欣赏的感觉，只 ...

观察镜里的转向棱镜如果在装调的时候没有调好，就会造成左右视场在高倍率下像差明显，也就是重影，一般调好后都会用胶加固，另外在调的时候会借助一些专用工具和装备进行装调，如果不具备，也难以精确校正。

psp6670 · 发表于 2020-4-7 22:54

shylong 发表于 2020-4-7 22:46
观察镜里的转向棱镜如果在装调的时候没有调好，就会造成左右视场在高倍率下像差明显，也就是重影，一般调 ...

我在网上看了下教程可以这么弄，你看下这么可以不
体视显微镜光轴校正分两部分
目镜部分物镜部分要先校物镜部分
一。物镜光轴的校正

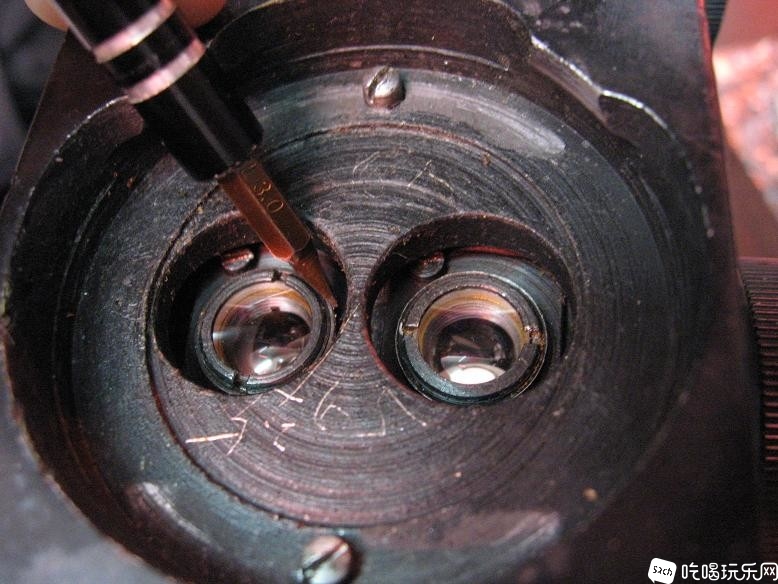

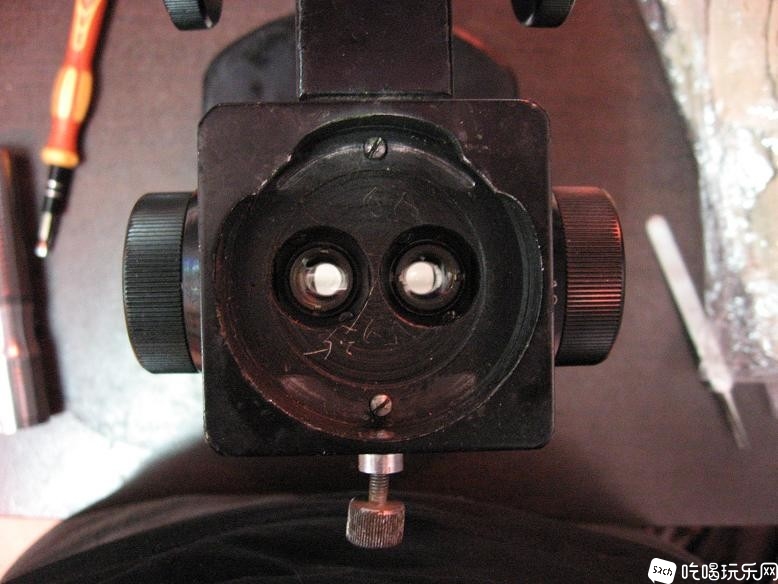

   先在一张白纸上划个十字线，用显微镜观察，看什么倍数的物镜光轴不正（主要是确定那部分光轴有问题）。然后卸下目镜部分，露出里面的镜片（图一），在显微镜的上方房顶点上一个荧光灯管，这时在白纸上就有灯管的投影，光轴不正就是两根灯管了（图二），把镜片的2个螺丝都拧松，注意拧松就行，不要太松，以不会自己活动为宜，用工具移动镜片（图三）直至灯光的投影95%重合。（图四）
  为什么是95%哪？
  因为两只眼睛的观察视场不一样，100%重合的话，看到的就是一个视场了，还是不正。但是横向要重合，（就是画一条横线，左右视场中要重合）要不然就会头晕了：）
好了现在把螺丝拧紧，注意镜片不要移位，（这就是刚才不拧太松的原因），安装目镜部分，继续观察，如果还是不正，那就是目镜的光轴原因了！
