周末闲得蛋痛，维修一台DELL 闪屏！有图有真相!

数码儿童 UID 135089

机器型号:DELL Vostro 5470 3修机

PCH的供电，不管是直接供，还是通过MOS管简接供，始终是要供给PCH的，
有些是待机芯片输出的3.3VALW直接供，现在新机器全部使用这种，因为成本低了，少了几个MOS管（一台机少几个，几百W台利润还是相当可观的），但这种供电方式待机芯片坏，直接就干到桥上面了，只能说现在厂家太缺德。（桥内部叫VCCSUS3_3，反推就行了   一般都是电感供的，或MOS的S级输出的）
二级电压要触发后才有了。见图

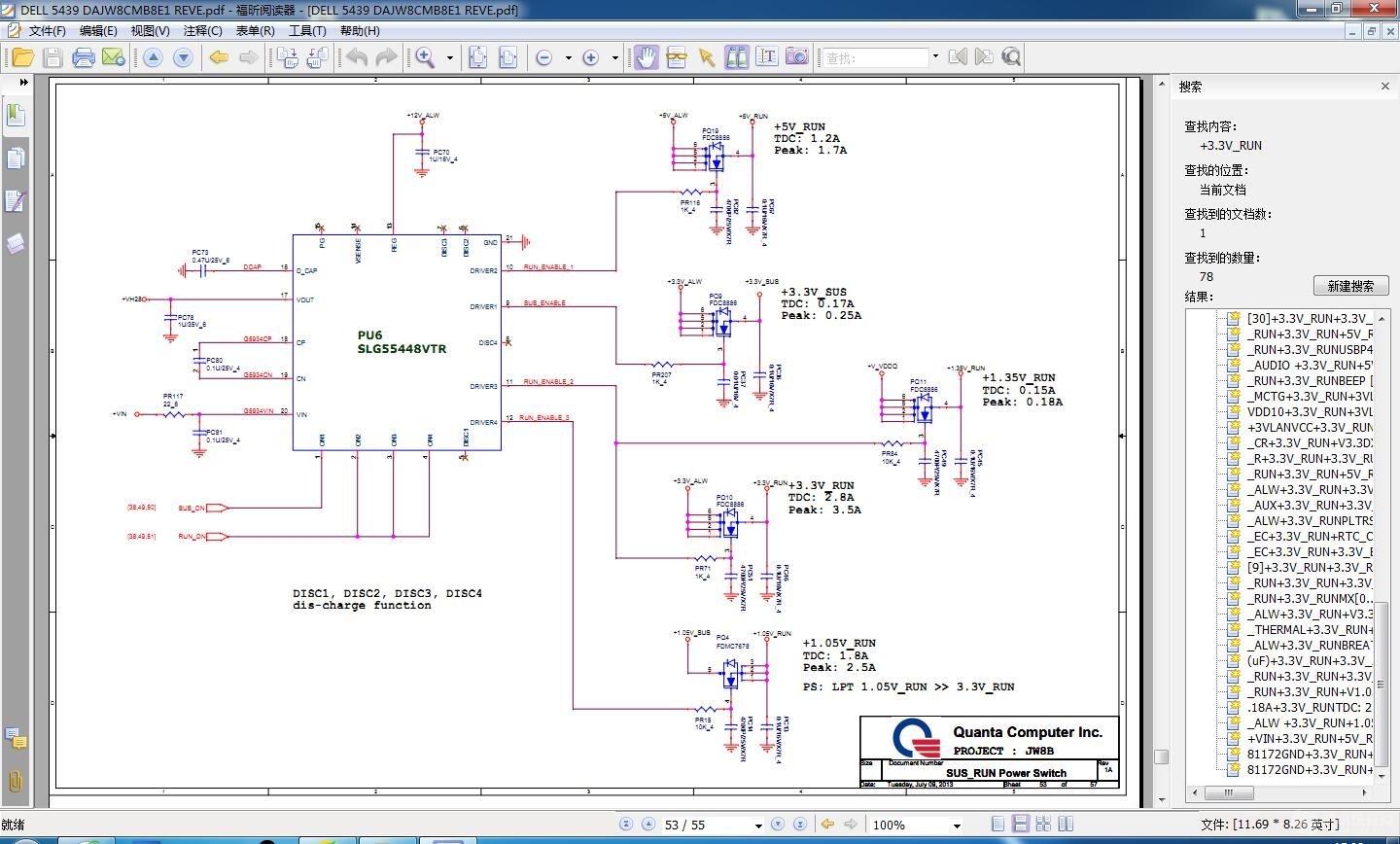

PU6 20脚VIN ，有公共点此脚就是19V
但二级电压全是由PU6来开启了，SUS_ON只开启了9脚+3.3V_ALW转+3.3V_SUS   RUN_ON开启了4项二级电压
SUS_ON来源于EC【哪就必须查EC的待机条件  供电、时钟、复位 ACIN LID# 读取BIOS程序（BIOS程序不正常，也会引起EC不会发出SUS_ON）】

故障现象：闪屏频繁，缺背光
检修过程：由于是3修机，目测无进水无腐蚀，先上板号图下好图纸

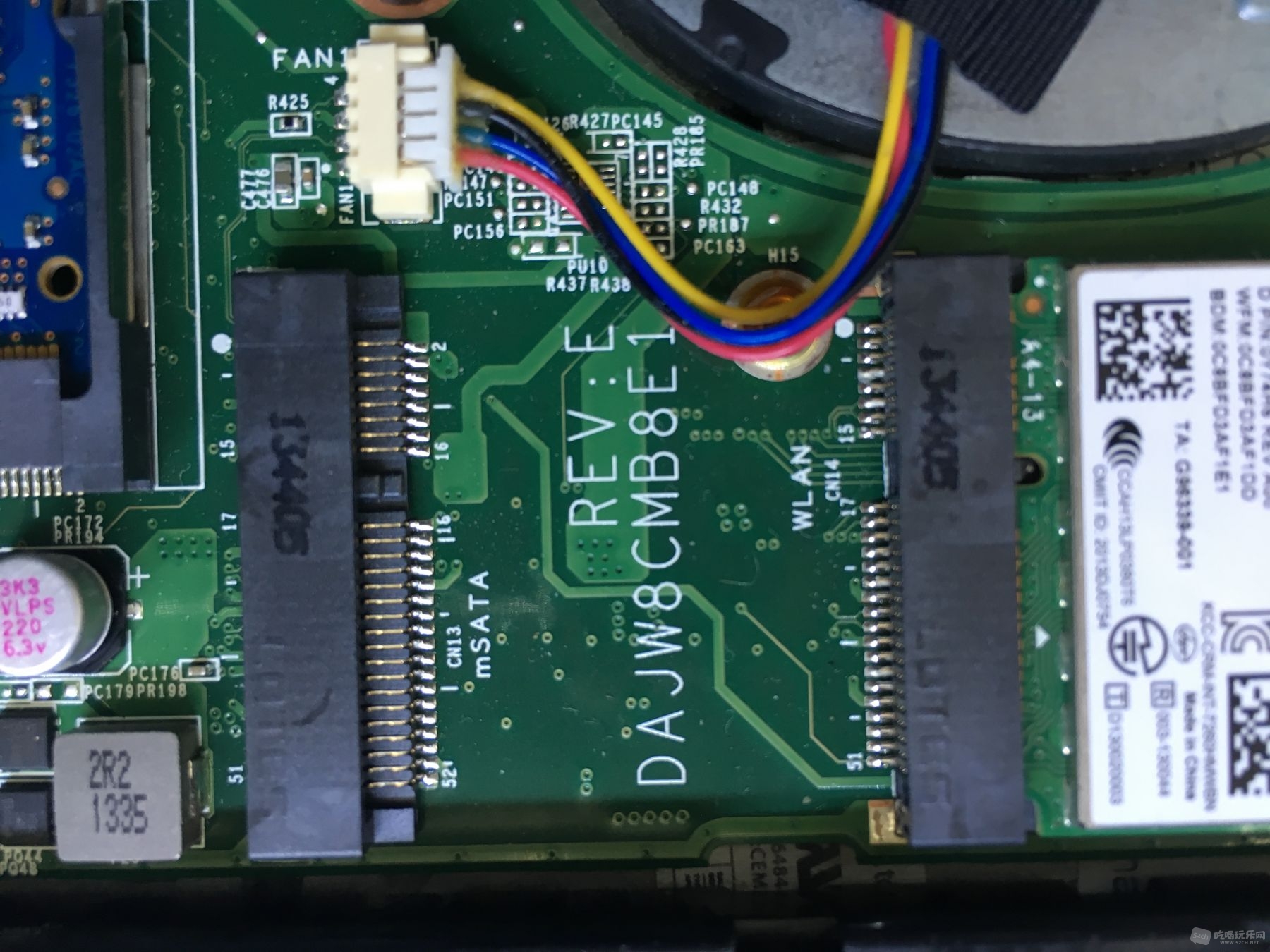

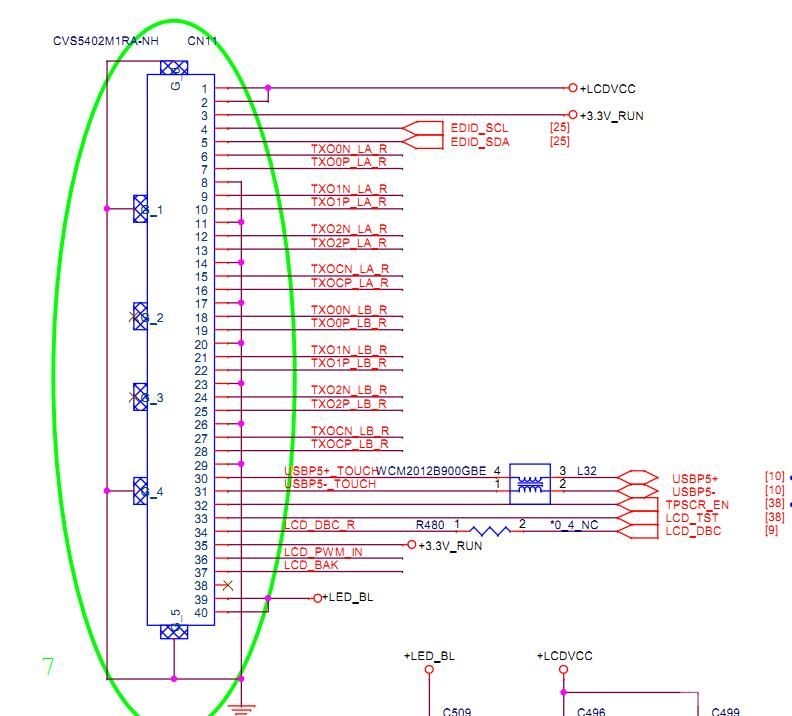

就直接入正题，上图屏线接口CN11【LED_BL背光开启由39-40脚提供】

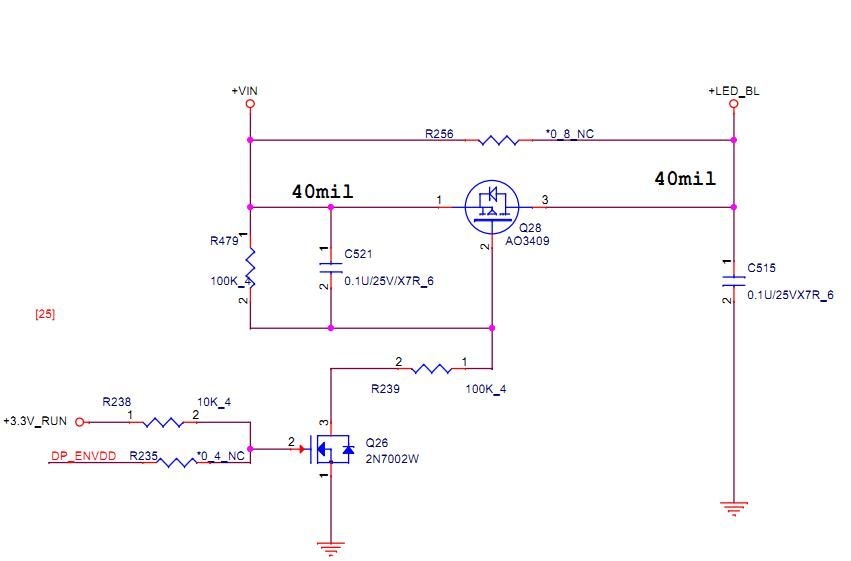

找BL来源，见图【由VIN转换成BL】
1、VIN接适配器是19V，接电池是11V
2、要VIN转成BL，Q28必须饱合导通，Q28要想饱合导通控制级必须为低电平，哪R239必须接GND
   哪Q26 2脚必须为高，让VIN的19V和R479和R239分压，这样Q28控制级才能为低，这样Q28 1脚
   才会饱合导通到3脚，最终形成LED BL

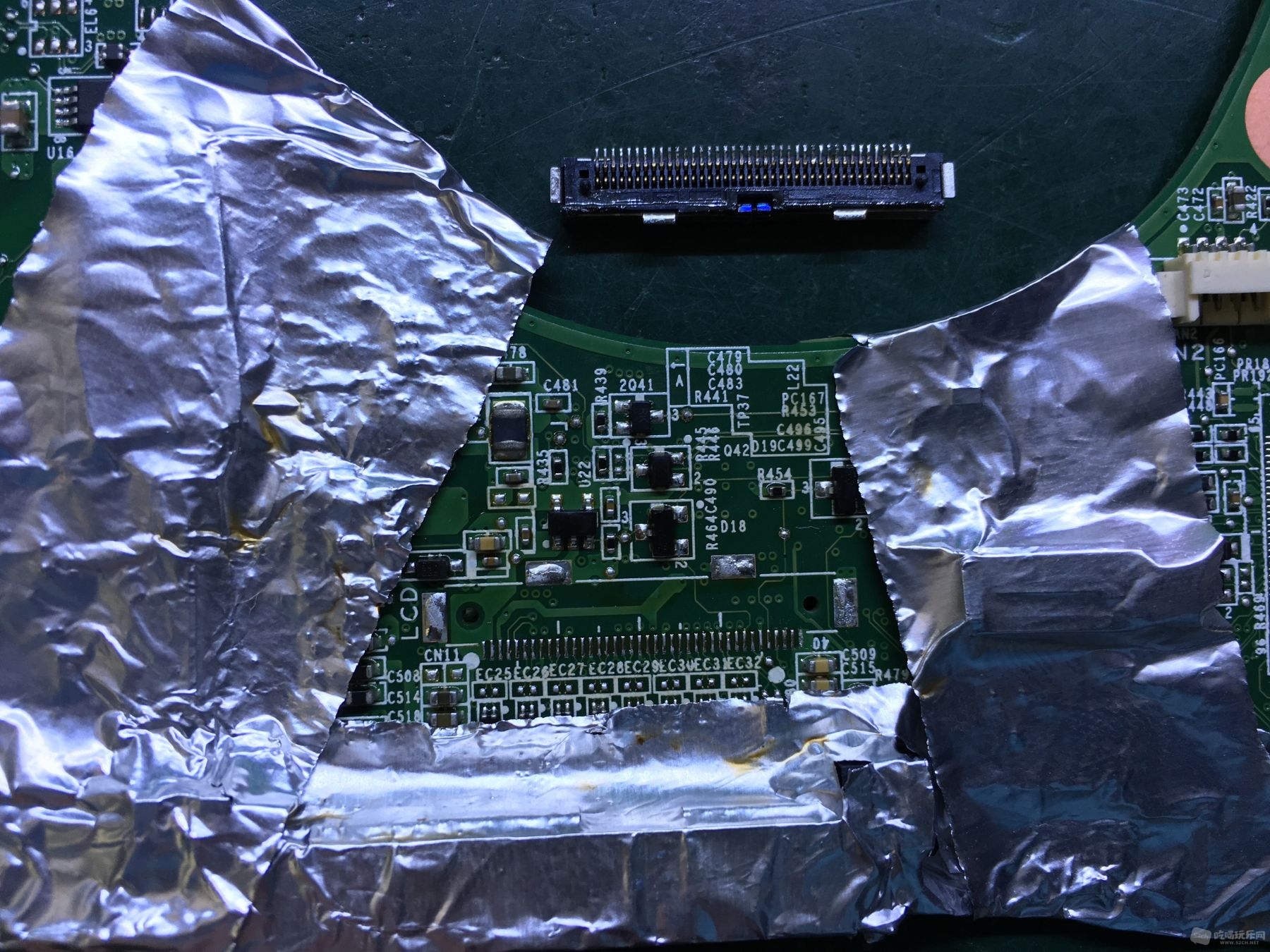

3、目测屏线接口已经被上家反复拔插了N次，就直接换一个，免得反修

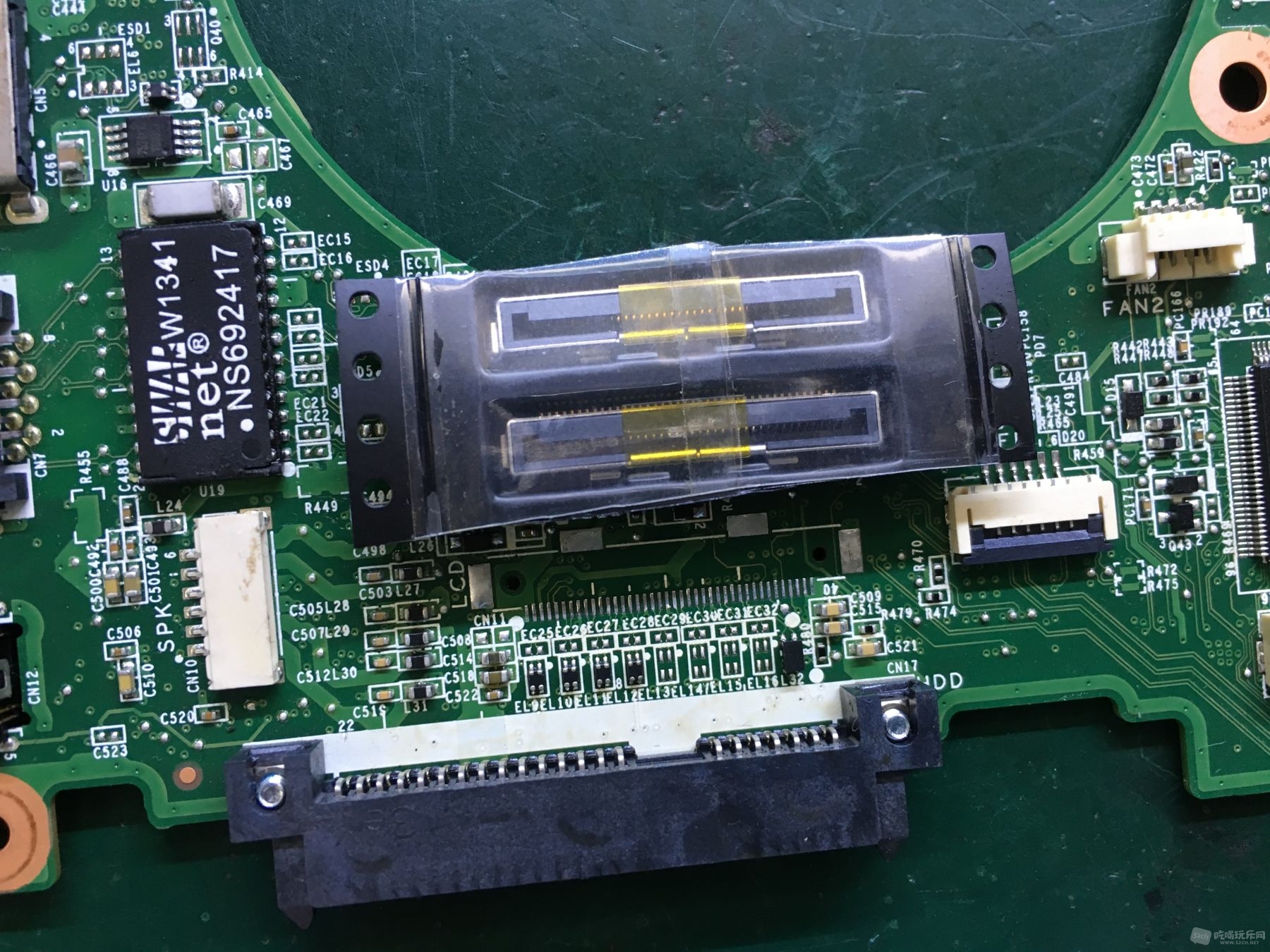

4、取下屏线接口，由于吃喝朋友要得急，只有顺丰到付2个屏接口了

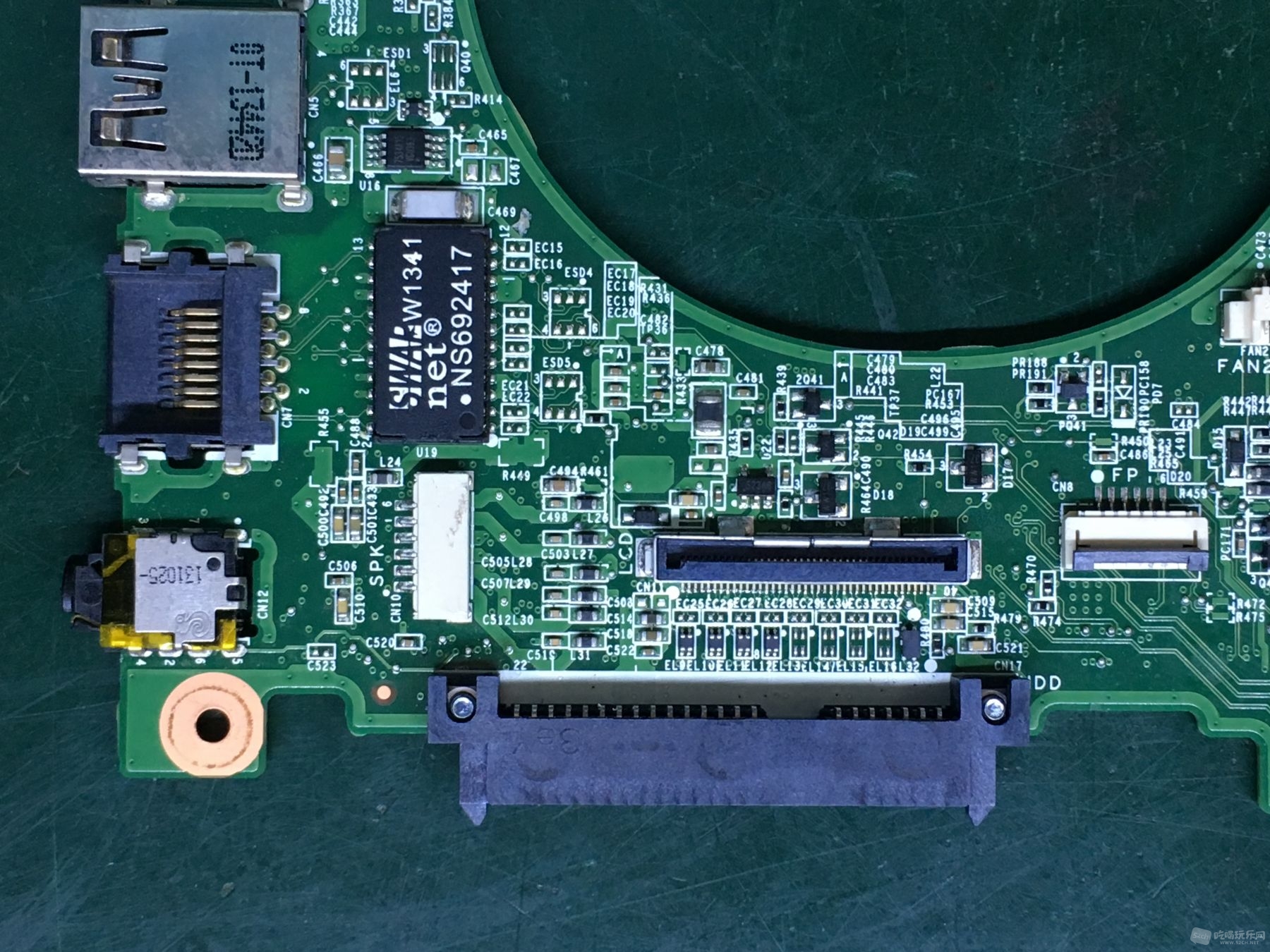

5、直接焊上，忘记拍照了。Q28也坏掉了，直接一起换了。直接上修复图。
