好久没有在吃喝发维修贴子了，HP Elitebook 840 G2进水，开机掉电维修！

数码儿童 UID 135089

故障：能开机，电流到0.15A掉电拆机吧，正面

反面

1、公共点19.5V，证明隔离保护PASS

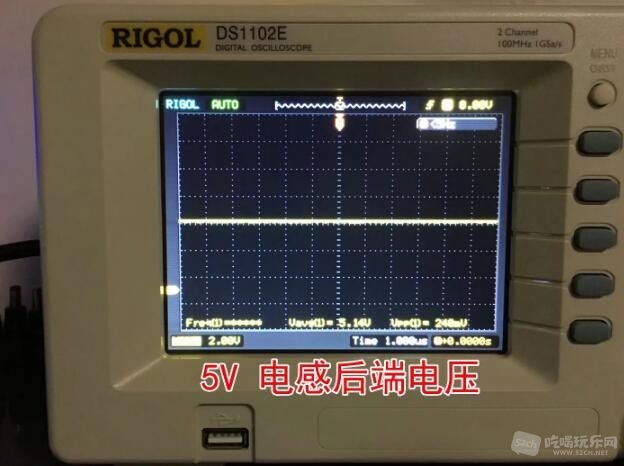

2、接着查系统3.3V 5V有前端波形，后端电压，见图










3、待机电压正常，查EC条件【供电、时钟、复位、LID均正常】
4、查EC发给PCH的RSMRST# 3.3V正常
5、PCH返回SLP S4#开启内存供电正常
6、PCH返回给EC ＳＬＰ＿Ｓ３＃高正常
７、这个是5代低电压U，需要1.8V和1.05V｛这个待机就有｝两个电压，1.05V正常，重点查1.8V
8、见图
PVBAT也就是公共点正常，左右两边P3V3A，左正常，右经过一个10欧电阻和电容延时到
IC第二脚（电压只有1.5V）不正常。换10欧电阻及IPC修复。



取IC




焊上

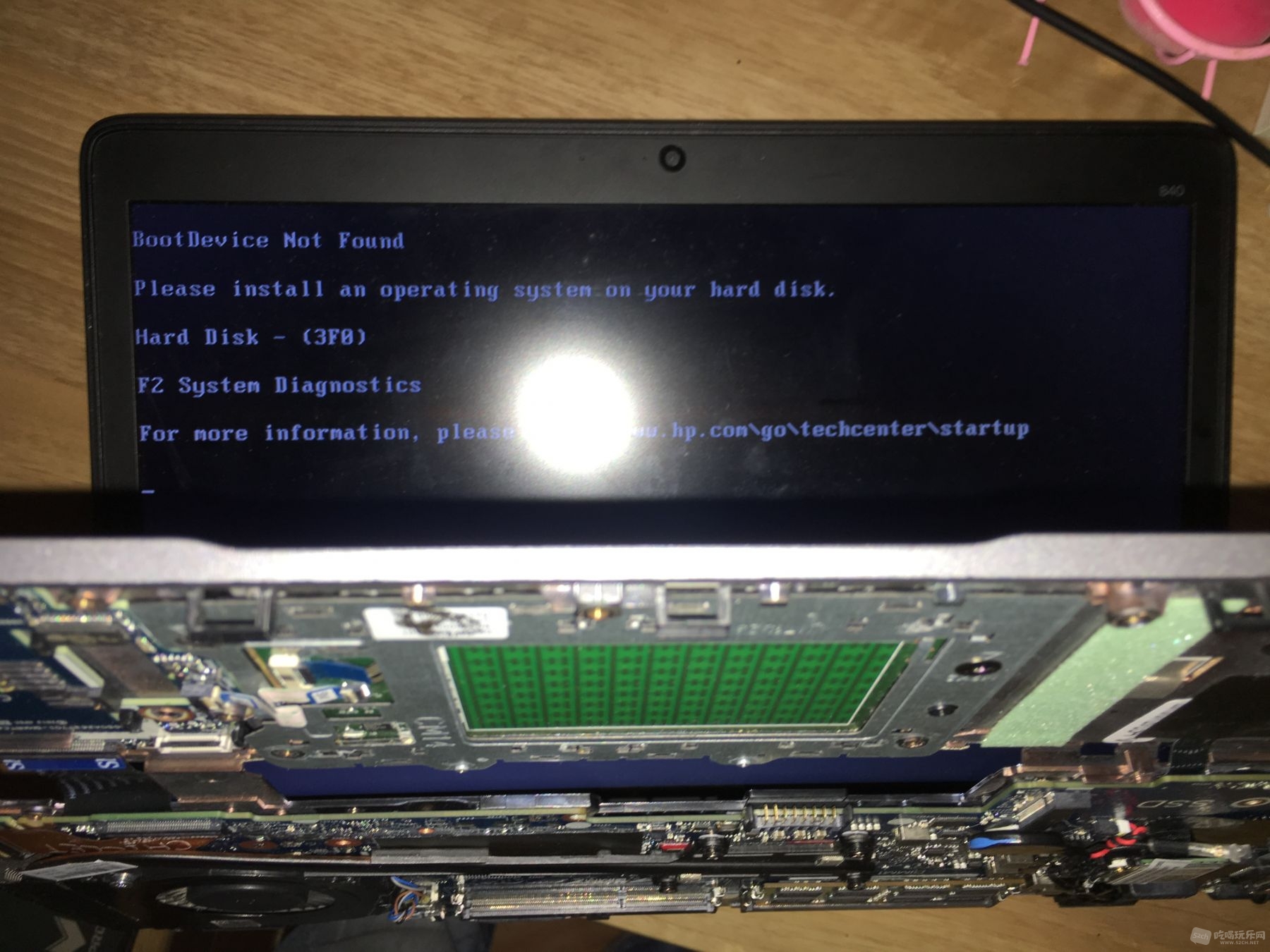

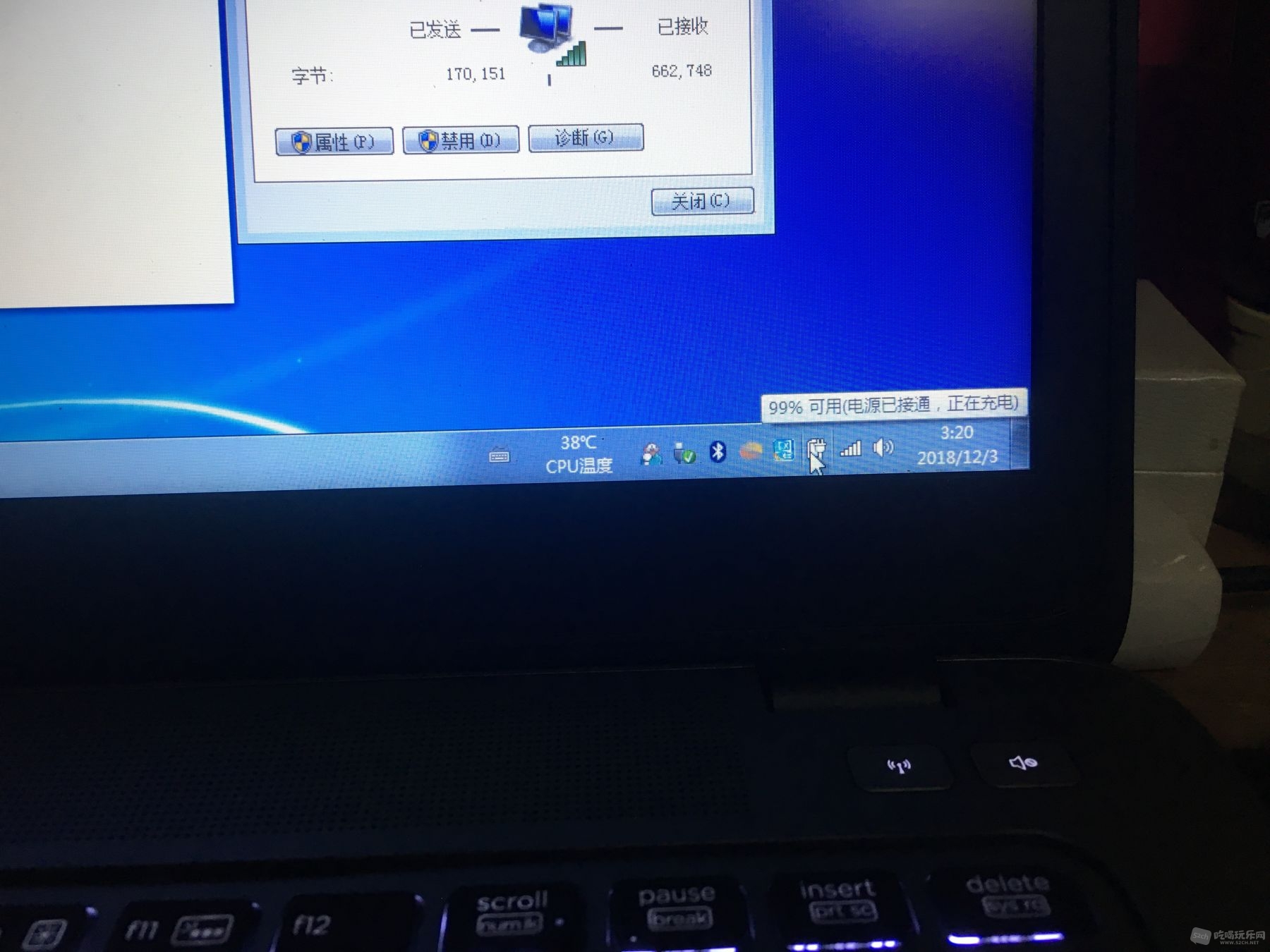

装机，做系统试机

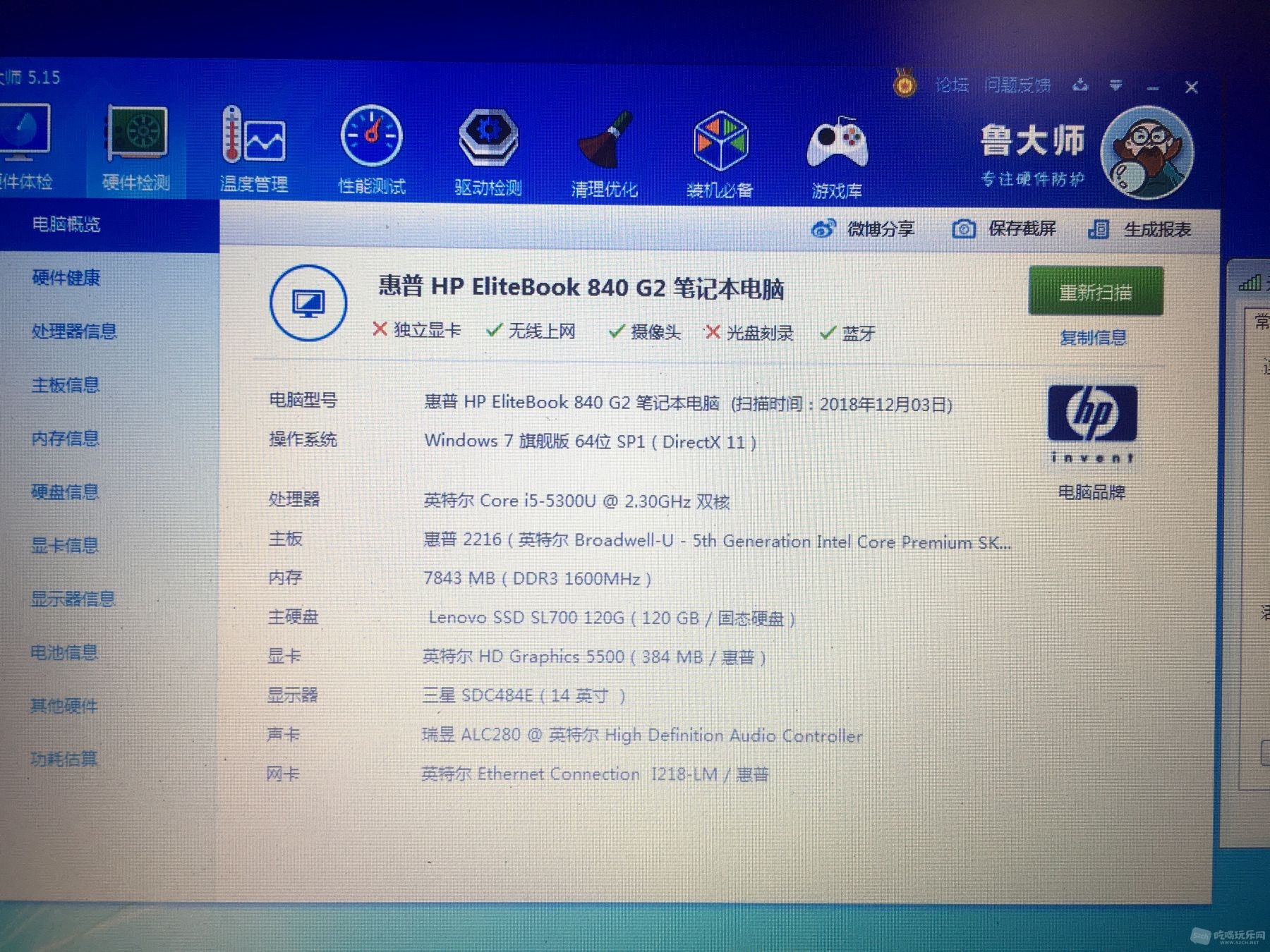

吃喝朋友说没系统，只有装一个，顺便上个鲁大师。

loveqp UID 331480

该你吃票子

盘香 UID 18216

是你，是你吗，全桥整流侠！

来自苹果APP客户端

wyj19790403 UID 660455

厉害

kkui UID 6110

修笔记本我还是只佩服曾老师

数码儿童 UID 135089

kkui 发表于 2018-12-3 19:10
修笔记本我还是只佩服曾老师

旭

文

kkui UID 6110

数码儿童 发表于 2018-12-3 19:11
旭

文

对的  老师傅   可惜现在不修了  遗憾啊

psp6670 UID 907022

这个可以，真个真牛

黑蚂蚁 UID 240811

点赞~~~~~~

来自苹果APP客户端

hal9000 UID 1071318

666666
