如题，今天下午实在闲着无聊，刚好找到两只15欧的旧功率电阻，突发奇想做了个暖手宝耍。觉得还挺实用的，特分享给同学们哈。
1、两只功率电阻都是25w 15欧的，直径不到20mm，长度约为50mm，并联后单手可握。
2、 把两只功率电子并联，理论上应该是7.5欧的阻值，实测接近8欧。5v下测得电流约为630ma，功率略大于3w，这个电流下基本所有的充电宝都应该能长时间使用哈。而且发热量个人感觉也合适，高于手的温度，又不会觉得太烫。
3、找一根闲置的usb线，剪下头子，保留大的这头，线的长短看各人喜欢，留个几十公分就是了。
4、拨开线，可以看到红色和黑色的细线，剥出铜丝焊在电阻两端。这个不分正负的，随便焊。
5、把usb线按自己喜欢的方式固定好，插入充电宝即可使用了，当然也可以插入充电器哈。

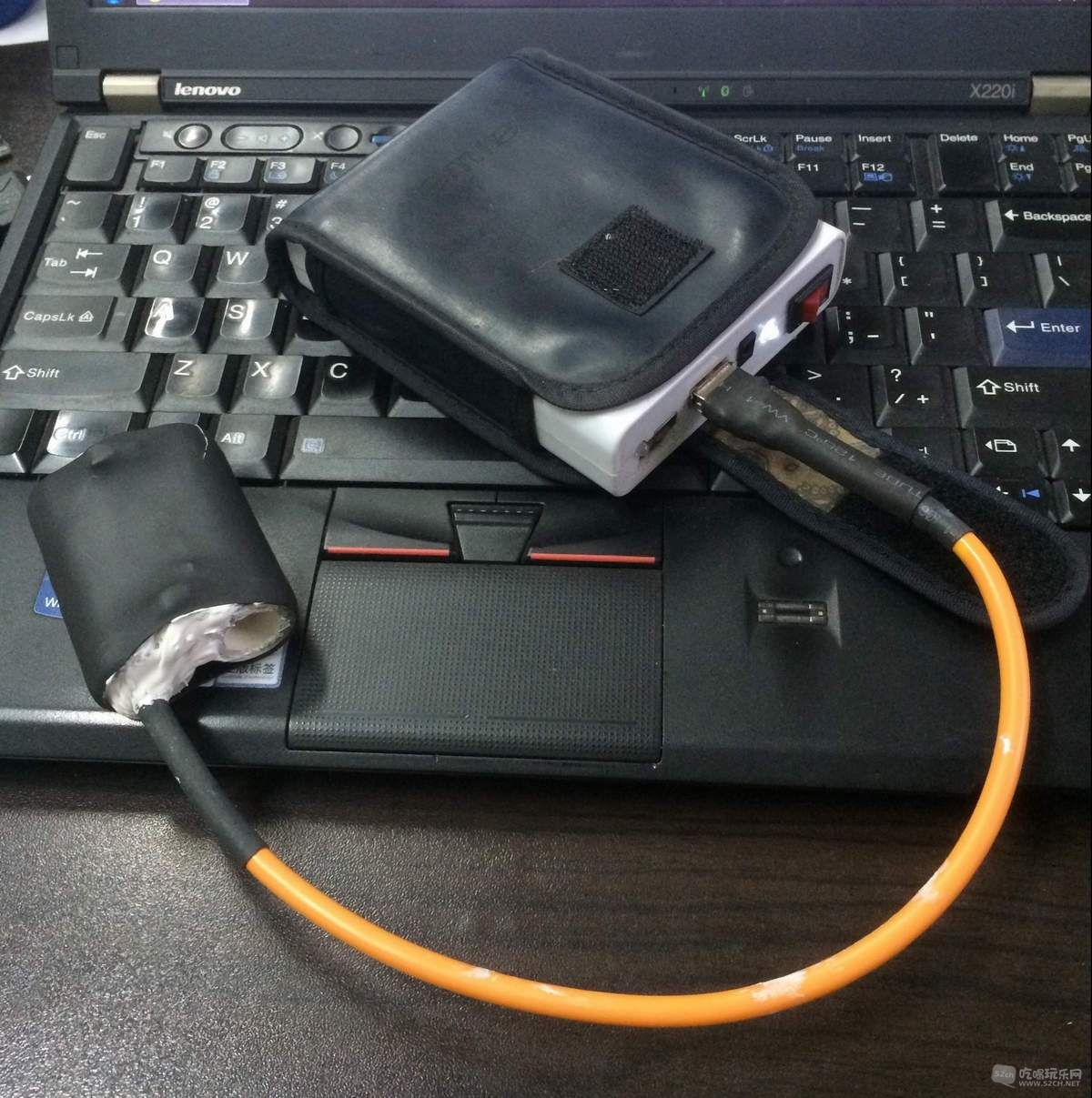

我这个没有现成的usb线，我就自己焊了一根，电阻并联后外面裹了一层大的热缩管，看起来规矩些，两头白色的是硫化硅橡胶，用来固定线防止撞伤线。
关于电阻阻值选择，我做下试验，5v的话阻值5--10欧都可以，当然电阻值越小发热越大，对充电宝输出电流的要求也约高。基本3--5w握起来都可以接受，看各人。
好了，闲置的充电宝可以上岗了。
|
